3000L不锈钢反应釜选型指南 — 关键参数、釜体、搅拌、传热与采购验收
3000L（约 3 m³）不锈钢反应釜是中小型到中等生产线常见的容量规格，广泛用于制药、精细化工、农药、染料与材料合成等行业。本文围绕工艺定位、结构与尺寸参考、搅拌与传热配置、密封与安全、采购验收要点给出系统化选型建议与速查表格，
应用场景（适用性）
中试放大与小批量生产（年产到中等产能）
对卫生/洁净要求较高的合成工艺（可做抛光、CIP）
含挥发溶剂的合成或溶剂回收（配套冷凝回收系统）
中等粘度物料、需加热/冷却和在线监测的连续或间歇工艺
关键选型参数（必须量化的工艺数据）
在和供应商沟通前，请把以下参数尽量量化写入技术要求（TQ）中：
设计/工作容积：3000 L（常用死区/有效体积说明）
设计压力与真空度（如常压、正压 ≤ ×× bar、或真空 -0.09 MPa）
设计/允许温度范围（℃）与加热介质（蒸汽/导热油/电加热）
物料粘度（mPa·s 或 Pa·s），含固率与粒径分布
是否含挥发/毒性溶剂，是否要求溶剂回收
清洗要求：是否需要 CIP/SIP 与表面粗糙度（Ra）标准
产能要求：批次时间或小时产量（kg/h 或 m³/h）

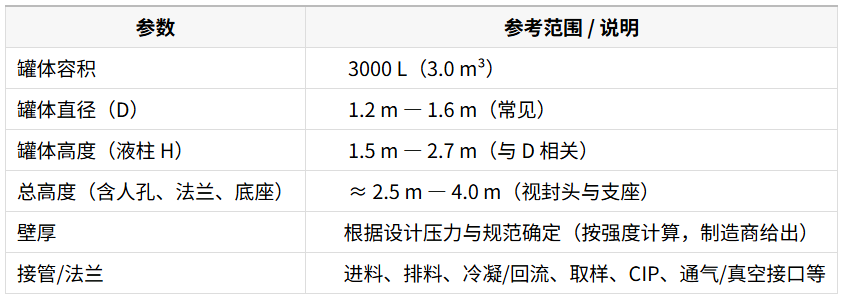

结构与尺寸参考（仅供工程初步评估）
对于垂直搅拌罐常见的高度/直径比（H/D）大约在 1.2–2.5 之间；以下为常见尺寸范围（仅供预估，与制造商最终设计为准）：
示例体积验证（计算步骤，便于与厂家沟通）：
体积 V = π·(D²/4)·H；若选 D = 1.4 m，求 H：
V = 3.0 m³ → H = V / (π·D²/4) = 3.0 / (π·1.4²/4) ≈ 1.95 m。
（基于此可与厂家对齐实际罐形与封头方案）
材质与表面处理
主材质：316L（接料面全部316L，不锈钢焊材与紧固件同级或更高）
内表面抛光：制药/食品级建议 Ra ≤ 0.4 µm；一般化工 Ra ≤ 0.8 µm 或按客户要求
钝化处理：焊后清洗与钝化，防止焊缝局部腐蚀
其它接触件：阀门、搅拌轴、密封件、滤网建议同材或兼容材质
搅拌与驱动配置（功率估算）

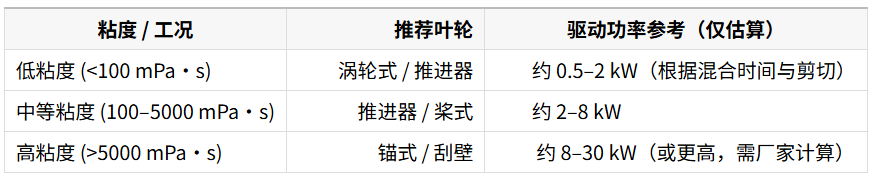

搅拌器类型取决于粘度与工艺目的（分散、溶解、传热均匀等）：
功率计算示例（数字推导）：
采用经验法 P ≈ (P/V) × V；若选 P/V = 1 kW/m³（中低粘度典型值），V = 3 m³ → P ≈ 3 kW。
注：P/V 取值受粘度、叶轮类型、转速影响，现场应由厂家按工艺粘度曲线校核并留裕量（推荐有 20–50% 储备）。
密封与驱动：
对挥发/有毒介质优先磁力耦合或高等级机械密封 + 氮封；
高粘度或高扭矩要求时选用重载减速机与适配轴承冷却。
传热与温控方案
常用方案：外夹套（蒸汽或导热油）+ 内盘管（提高换热面积与均匀性）
设计要点：计算所需传热面积 A（A = Q / (U·ΔTLM)），并考虑结垢、粘附对 U 的影响，建议预留换热裕度与可清洗结构（刮壁或可拆盘管）
温度控制精度：若需精确控温（±1℃ 级），建议采用闭环 PID 控制、多点温度测量与旁路调节阀
真空、冷凝与溶剂回收（如适用）
若需低温浓缩或溶剂回收，应配套：真空泵（液环/旋片/罗茨），冷凝器（表冷器或冷凝塔），溶剂回收罐与冷凝回流管路
设计时明确最小允许真空度与冷凝负荷（kg/h），并将其写入 TQ

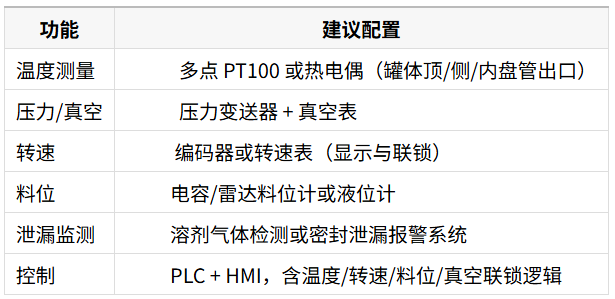

仪表与自动化（建议清单）
采购与验收要点速查（表格形式）

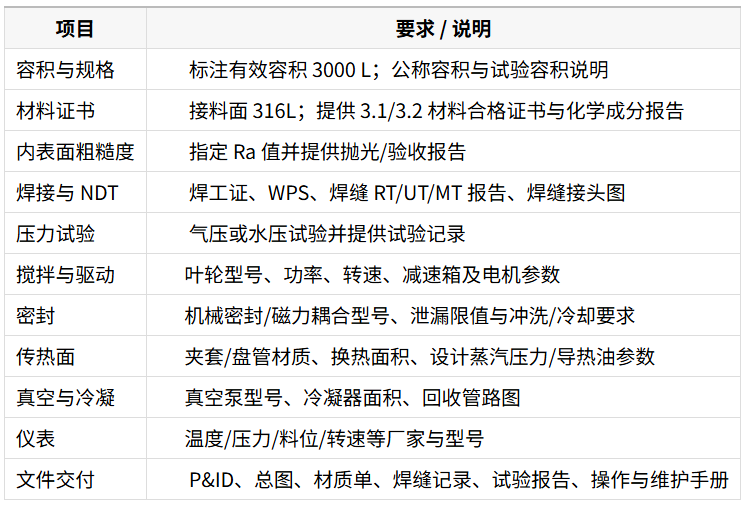

表 — 3000L 反应釜采购必检项
常见风险与规避建议
误选功率或叶轮：导致混合不充分或能耗过高 → 在 TQ 要求厂家按粘度曲线出功率计算书并做工况验证。
传热不足/结垢：效率下降 → 设计时预留换热裕度与便于化学清洗的结构（CIP、可拆盘管、刮壁）。
密封泄漏：溶剂损失或安全隐患 → 对挥发/有毒介质采用磁力耦合或双端机械密封并设计在线泄漏检测与冷凝回收。
合规与检验缺失：影响验收与使用 → 把 NDT、材料证书、压力试验写入合同与验收清单。
结论
3000L 不锈钢反应釜（以 316L 为主）是中试到中等规模生产的常用规格，选型要点集中在工艺量化（温度、压力、粘度、产能）、搅拌与传热的匹配、密封与安全设计与可清洗/可维护性上。初步尺寸可按直径 1.2–1.6 m、液柱 1.5–2.7 m 估算，但具体壁厚、搅拌功率、换热面积与密封方案必须由厂家基于详细工艺数据计算并在 TQ 中明确。采购时把材料证书、焊缝 NDT、压力试验与试运转写入合同，可显著降低风险并确保设备长期稳定运行。
