刮板薄膜蒸发器是一种为浓缩高粘度、热敏性或易结垢液体而设计的专用换热设备。与传统的降膜或升膜蒸发器不同，刮板蒸发器通过机械刀片持续擦拭加热面，保持一层薄且良好混合的液膜，从而提高换热系数、缩短停留时间并减少结垢——非常适合糖浆、聚合物、药品及废水浓缩等工况。
核心结构 — 主要部件及功能
典型的刮板薄膜蒸发器由以下主要部分组成：
壳体 / 压力容器： 包含加热面并提供压力边界，必要时能承受真空或低压工况。
旋转轴 / 转子： 轴向安置于管内或鼓内，承载刮板，由外部电机和减速箱驱动。
加热面（管或鼓）： 热量通过内管壁（管式）或外鼓面（鼓式）传入，被加热的一侧流体汽化；蒸汽、导热油等在夹套或壳侧循环提供热源。
刮板 / 擦拭刀片： 机械安装的刀片（可为刚性或弹簧支撑）扫刮加热面，保持均匀薄膜并去除沉积物。刀片材料（不锈钢、PTFE、陶瓷等）根据产品的磨蚀性和温度选择。
料液进口与分布器： 料液自顶部或中心进入，借助喷嘴或分布盘均匀分配到加热面形成初始液膜。
汽相出口 / 冷凝连接： 生成的蒸汽被收集并引导至冷凝器或汽液分离器。
浓缩液出口 / 排放阀： 浓缩后的液体持续排出；对高粘度产品常配螺旋输送或泵送装置。
密封与轴承： 为适应高温和真空工况，采用专用机械密封或填料函及高温轴承以减少泄漏并保证可靠性。
驱动与控制系统： 变速驱动可调节刮板转速，进而控制膜厚与停留时间。仪表监测温度、压力和流量以实现工艺控制。
工作原理
料液在加热面上形成薄膜，旋转刀片持续擦拭并在液膜内产生湍流，避免形成静滞层。热量通过金属壁传递使挥发组分汽化，蒸汽被排出，剩余液体逐步浓缩。短停留时间和连续擦拭能有效减少热敏性产物的热降解。

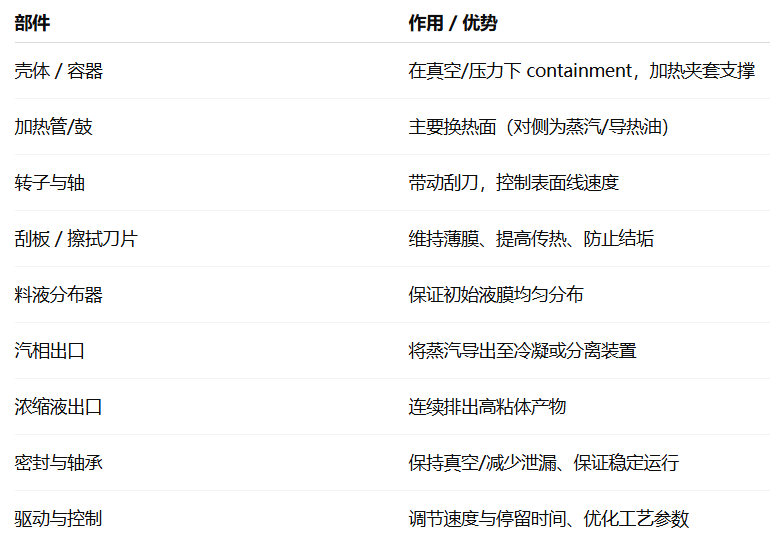

表格 — 关键结构部件与作用
设计要点与最佳实践
材料选择（不锈钢、双相钢或涂层合金）应与产品的化学性质与温度条件相匹配。刀片几何形状与周速需在剪切力、停留时间与产品完整性之间取得平衡。对于高粘或易损伤物料，建议采用可调速驱动、加热的浓缩液输送装置及抛光内表面以减少结垢与磨损。定期检查密封与刀片磨损是保证连续运行的关键。
总结
刮板（擦拭）薄膜蒸发器通过机械擦拭配合高效传热，能在较短停留时间内对高粘度或热敏性流体进行温和而高效的浓缩处理。其核心结构（加热面、转子与刮板）协同工作以降低结垢并保护产品质量。针对食品、制药与聚合物等需耐结垢与温和处理的工艺，合理按产品流变特性与腐蚀性选型时，刮板薄膜蒸发器通常是优选方案。
