转鼓结片机原理及应用分析
2025-06-24
一、工作原理概述
转鼓结片机是一种通过传导冷却实现物料结晶或干燥的连续式设备。其核心原理是：熔融态或液态物料与冷却转鼓接触，在转鼓表面形成料膜，通过热交换使料膜冷却结晶或固化，最终由刮刀系统将片状产品分离。该过程结合了热传导、物料成型与自动化控制技术，适用于化工、医药、食品等行业的固态产品制备。

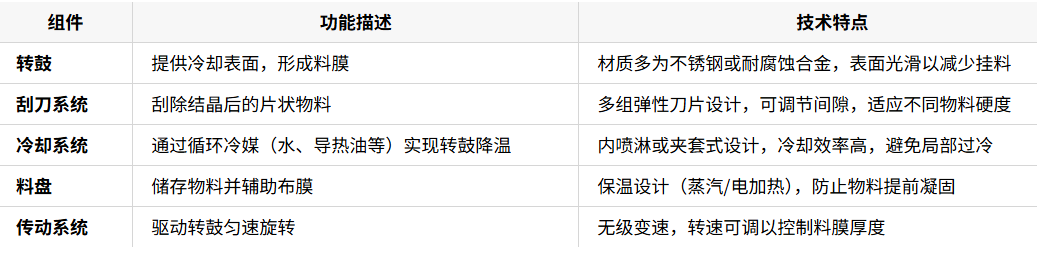

二、结构组成与功能
| 组件 | 功能描述 | 技术特点 |
|---|---|---|
| 转鼓 | 提供冷却表面，形成料膜 | 材质多为不锈钢或耐腐蚀合金，表面光滑以减少挂料 |
| 刮刀系统 | 刮除结晶后的片状物料 | 多组弹性刀片设计，可调节间隙，适应不同物料硬度 |
| 冷却系统 | 通过循环冷媒（水、导热油等）实现转鼓降温 | 内喷淋或夹套式设计，冷却效率高，避免局部过冷 |
| 料盘 | 储存物料并辅助布膜 | 保温设计（蒸汽/电加热），防止物料提前凝固 |
| 传动系统 | 驱动转鼓匀速旋转 | 无级变速，转速可调以控制料膜厚度 |
三、工作流程
进料：熔融物料通过泵或重力进入料盘，均匀分布于转鼓表面。
冷却结晶：转鼓内冷媒（如循环水）通过热交换使料膜降温，形成结晶层。
刮料出料：旋转至刮刀位置时，刀片将结晶层刮下，收集为片状产品。
循环控制：通过液位传感器和温度调节实现连续生产。
四、应用领域与实例
| 行业 | 典型物料 | 产品形态 | 优势特点 |
|---|---|---|---|
| 化工 | 苯酐、顺酐、氯化钙 | 片状/颗粒 | 适应高温高腐蚀环境，产量稳定 |
| 制药 | 中间体、抗生素 | 规则片状 | 全封闭设计，符合GMP要求 |
| 食品 | 乳制品、糖类 | 薄片/条状 | 无二次污染，冷却均匀 |
| 环保 | 硫磺、废催化剂 | 规则片状 | 减少粉尘，便于后续处理 |
五、技术优势
高效连续生产：转鼓转速可调，单机产能可达1-2吨/小时。
适应性强：通过调节料膜厚度、冷却介质温度等参数，适配不同物性物料。
节能环保：封闭式设计减少挥发性物质排放，冷却水循环利用。
结语
转鼓结片机凭借其模块化设计和高稳定性，已成为固态产品制备的主流设备。未来可通过智能化温控系统和自适应刮刀技术进一步提升效率与产品质量。
