产品介绍
我厂在上海化工研究院指导下，专业生产新型高效波纹规整填料及散堆填料，可采用不锈钢、铜、铝、纯钛、钼二钛、等材质制作。在香料、农药、精细化工、石油化工等领域得到广泛应用。
规整填料分为网孔、丝网、孔板、压延孔板等。
散堆填料主要有 金属鲍尔环填料、金属阶梯环填料、金属环矩鞍即金属英特洛斯填料。
SW 型网孔波纹填料几何特性参数
| 填料型号 | 材质 | 峰高h mm | 比表面积m²/m³ | 水力直径ah mm | 倾斜角度 | 空隙率% | F因子 m/s√kg/m² | 理论塔板 No/m | 压力降 mmHG/m |
|---|---|---|---|---|---|---|---|---|---|
| SW-1型 | 不锈钢 | 4.5 | 643 | 5.7 | 45° | 91.6 | 1.4-2.2 | 6-8 | 2-3.5 |
| SW-2型 | 6.5 | 450 | 9 | 30° | 95.5 | 1.5 | 4-5 | 1.6-1.8 |

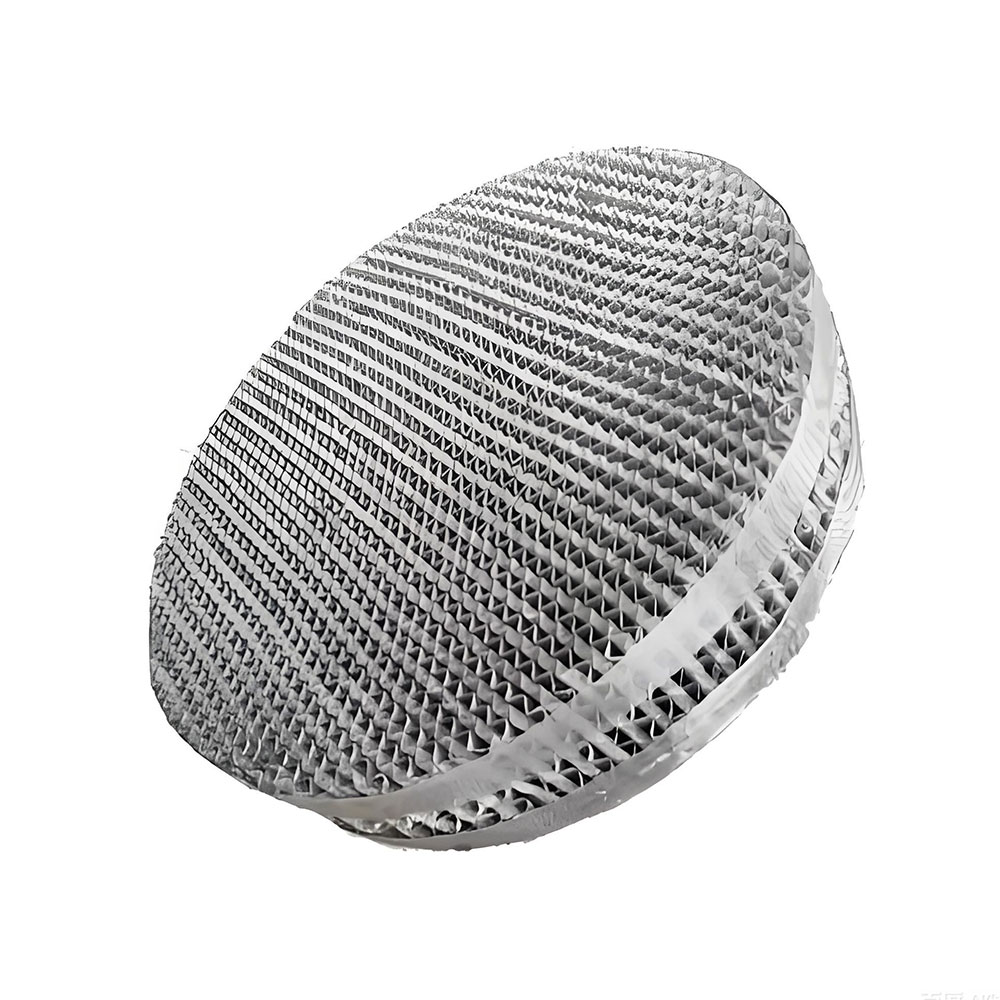

丝网波纹填料几何特性参数SSC=CYSB=BX
| 填料型号 | 材质 | 峰高h mm | 比表面积m²/m³ | 水力直径ah mm | 倾斜角度 | 空隙率% | F因子 m/s√kg/m² | 理论塔板 No/m | 压力降 mmHG/m |
|---|---|---|---|---|---|---|---|---|---|
| CY | 不锈钢 | 4.3 | 700 | 5 | 45° | 87-90 | 1.3-2.4 | 6-9 | 5 |
| BX | 6.3 | 500 | 7.3 | 30° | 95 | 2-2.4 | 4-5 | 1.5 |
孔板波纹填料几何特性参数
| 填料型号 | 材质 | 峰高h mm | 比表面积m²/m³ | 水力直径ah mm | 倾斜角度 | 空隙率% | F因子 m/s√kg/m² | 理论塔板 No/m | 压力降 mmHG/m |
|---|---|---|---|---|---|---|---|---|---|
| SM125 | 1Cr18Ni9Ti | 24 | 125 | 35 | 45° | 98.5 | 3 | 1-1.2 | 1.5 |
| SM225 | 12 | 250 | 15.8 | 45° | 97 | 2.6 | 2-3 | 1.5-2 | |
| SM325 | 8 | 350 | 12 | 45° | 95 | 2 | 3.5-4 | 1.5 | |
| SM425 | 6.5 | 450 | 9 | 45° | 93 | 1.5 | 3-1 | 1.8 |
压延孔板波纹填料几何特性参数
| 填料型号 | 材质 | 理论塔板No/m | 峰高h mm | 空隙率% | 比表面积m²/m³ | 压力降 mmHG/m | F因子 m/s√kg/m² |
|---|---|---|---|---|---|---|---|
| 700y | 1Cr18Ni9Ti | 5-7 | 4.3 | 85 | 700 | 7 | 1.6 |
| 500x | 3-4 | 6.3 | 90 | 500 | 2 | 2.1 | |
| 250y | 2.5-3 | 12 | 97 | 250 | 2.25 | 2.6 |

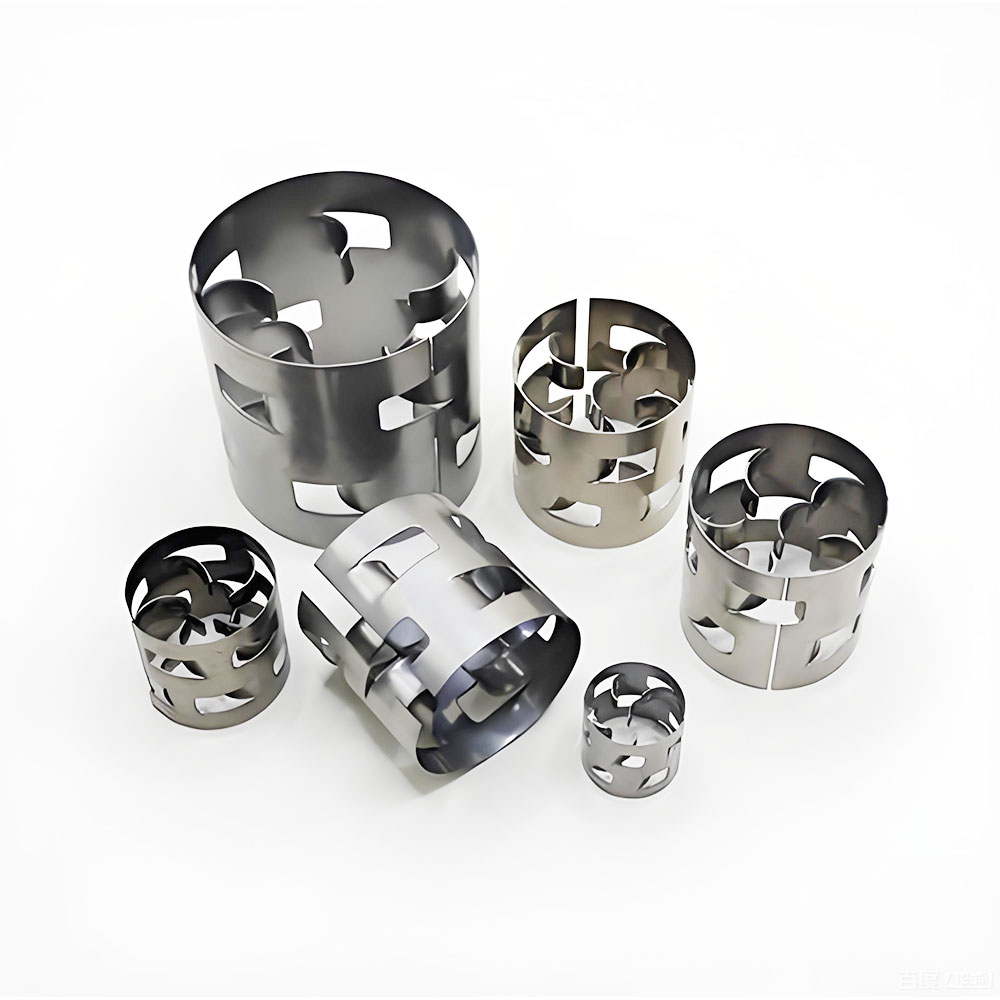

金属鲍尔环几何特性参数
| 型号公称尺寸 | 外径、高度、厚度d×h× | 堆积个数n/m³ | 堆积重度rρkg/m³ | 比表面积am²/m³ | 空隙率% | 干填料因子a/m⁻¹ |
|---|---|---|---|---|---|---|
| Dg16 | 16×16×0.8 | 143000 | 216 | 239 | 0.928 | 299 |
| Dg25 | 25×25×0.5 | 55900 | 427 | 219 | 0.934 | 269 |
| Dg38 | 38×38×0.6 | 13000 | 365 | 129 | 0.945 | 153 |
| Dg50 | 50×50×1 | 6500 | 395 | 112.3 | 0.949 | 131 |
| Dg76 | 76×76×1.2 | 1860 | 313 | 0.95 |
