螺旋板式换热器是一种高效换热设备，适用汽 — 汽、汽 — 液、液 — 液，对流传热。它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。按结构形式可分为不可拆式（Ⅰ 型）螺旋板式及可拆式（Ⅱ 型、Ⅲ 型）螺旋板式换热器。

结构及性能

1、本设备由两张板卷制而成，形成了两个均匀的螺旋通道，两种传热介质可进行全逆流流动，大大增强了换热效果，即使两种小温差介质，也能达到理想的换热效果。

2、在壳体上的接管采用切向结构，局部阻力小，由于螺旋通道的曲率是均匀的，液体在设备内流动没有大的转向，总的阻力小，因而可提高设计流速使之具备较高的传热能力。

3、Ⅰ 型不可拆式螺旋板式换热器螺旋通道的端面采用焊接密封，因而具有较高的密封性。

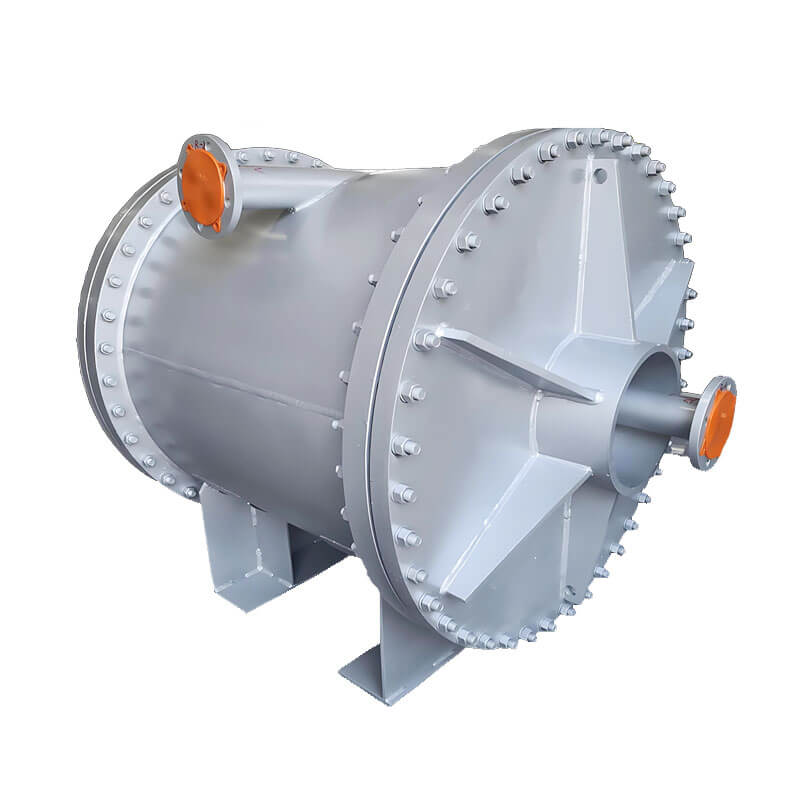

4、Ⅱ 型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同，但其二个通道可拆开清洗，特别适用有粘性、有沉淀液体的热交换。

5、Ⅲ 型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同，但其中一个通道可拆开清洗，适用范围较广。

6、螺旋板式换热器按公称压力可分为 0.6、1.0、1.6、2.5MPa（系指单通道能承受的最大工作压力）。按材质可分为碳素钢和不锈钢。用户可根据实际工艺情况选用。

7、单台设备不能满足使用要求时，可以多台组合使用，但组合时必须符合下列规定：并联组合、串联组合，设备和通道间距相同。混合组合：一个通道并联，一个通道串联。

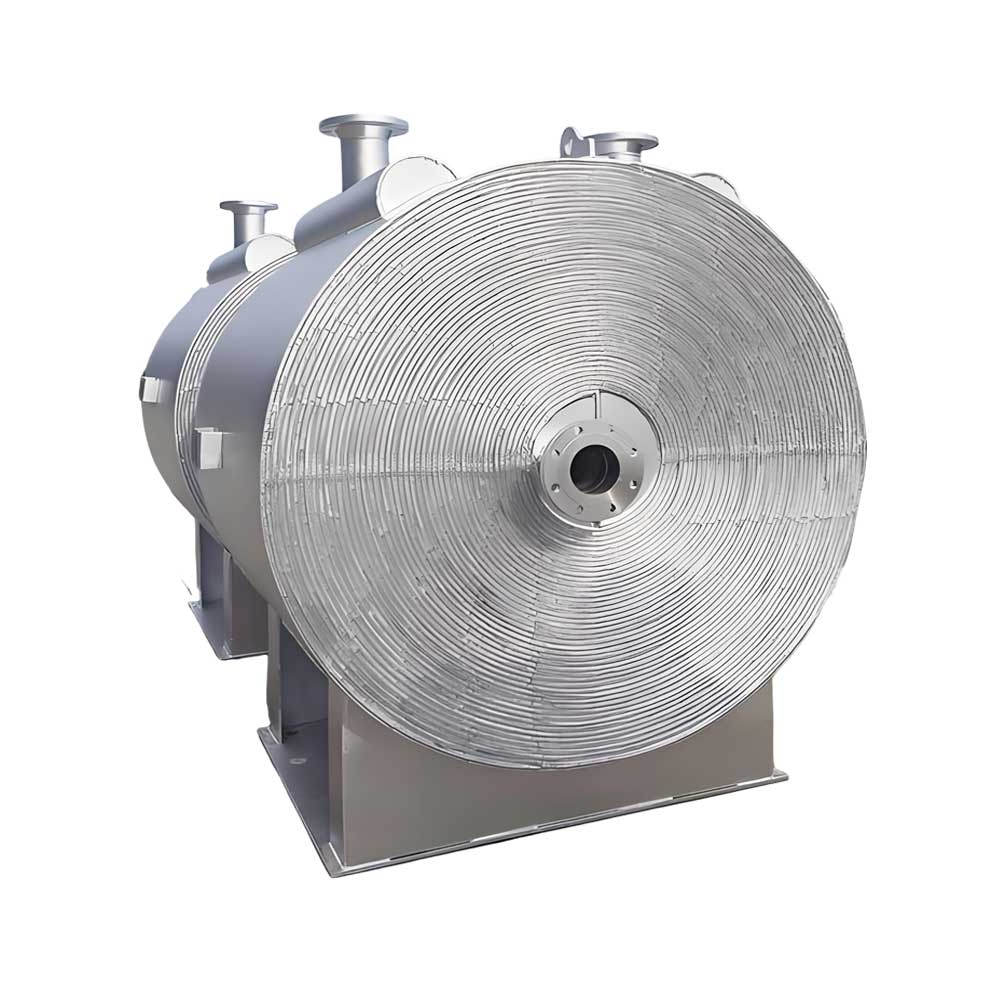

碳素钢制 0.6MPa、1.6MPa不可拆式螺旋板换热器

不锈耐酸钢制0.6MPa、1.6MPa不可拆式螺旋板换热器
