3000L（约 3 m³）耙式干燥机是中等产能生产线常用的干燥/浓缩设备，特别适用于粘稠浆料、结晶体、膏体、泥状物、催化剂前驱体、污泥脱水等难以用常规热风干燥处理的物料。耙式干燥机以间接传热 + 机械耙拌为主，能在低温或真空条件下高效干燥并减少结皮、粘壁现象。
耙式干燥机的工作原理（简要）
物料通过进料口进入加热筒内，转动的主轴携带耙片将物料不断翻拌并摊成薄膜，热介质（蒸汽/导热油/热水）通过筒体夹套或内盘管向物料间接传热，使水或溶剂汽化；挥发气体由冷凝/真空系统处理回收。耙片同时实现刮壁、破团与推进，保证传热效率与均匀干燥。
适用场景与优势
适用：浆体、膏体、结晶体、污泥、催化剂、颜料、树脂中间体等。
优势：
低温/真空下干燥热敏物料；
抗结皮、低粉尘、便于溶剂回收；
占地小、能耗低（与热风干燥比）；
出料含水率可控，便于后续包装或造粒。
关键选型要点（必须量化并写入 TQ）
在与供应商沟通前，请把下列参数尽量量化写入采购技术协议（TQ）：
物料属性：初始含水率／溶剂含量、目标含水率、粘度范围、含固率、是否含颗粒或磨蚀性杂质、热敏性说明（允许最高处理温度）。
产能要求：目标干物质量（kg/h）、连续/间歇运行、单批处理量（kg/batch）。
工艺要求：是否需真空浓缩（目标真空度）、是否需溶剂回收与冷凝效率要求。
加热方式：夹套蒸汽、夹套导热油、内盘管或电加热；设计蒸汽压力或导热油温度。
耙片形式与材质：直耙、弯耙、刮壁耙或螺旋推进耙；刮片材料（316L、不锈钢耐磨合金或衬氟等）。
密封形式：机械密封、填料函、或磁力传动（无轴封）——对有毒/挥发物料优先磁力或高等级机械密封。
表面处理与清洁：接触面 316L，内表面抛光或喷砂，是否需 CIP/清洗口。
仪表与自动化：温度（多点）、筒体/夹套压力表、真空表、料位计、搅拌转速显示与联锁。
安全要求：防爆等级、防静电接地、溶剂泄漏检测、爆破片/安全阀要求。
验收与试验：带料试验或样机试运行、焊缝 NDT、材料证书、压力/真空试验记录。

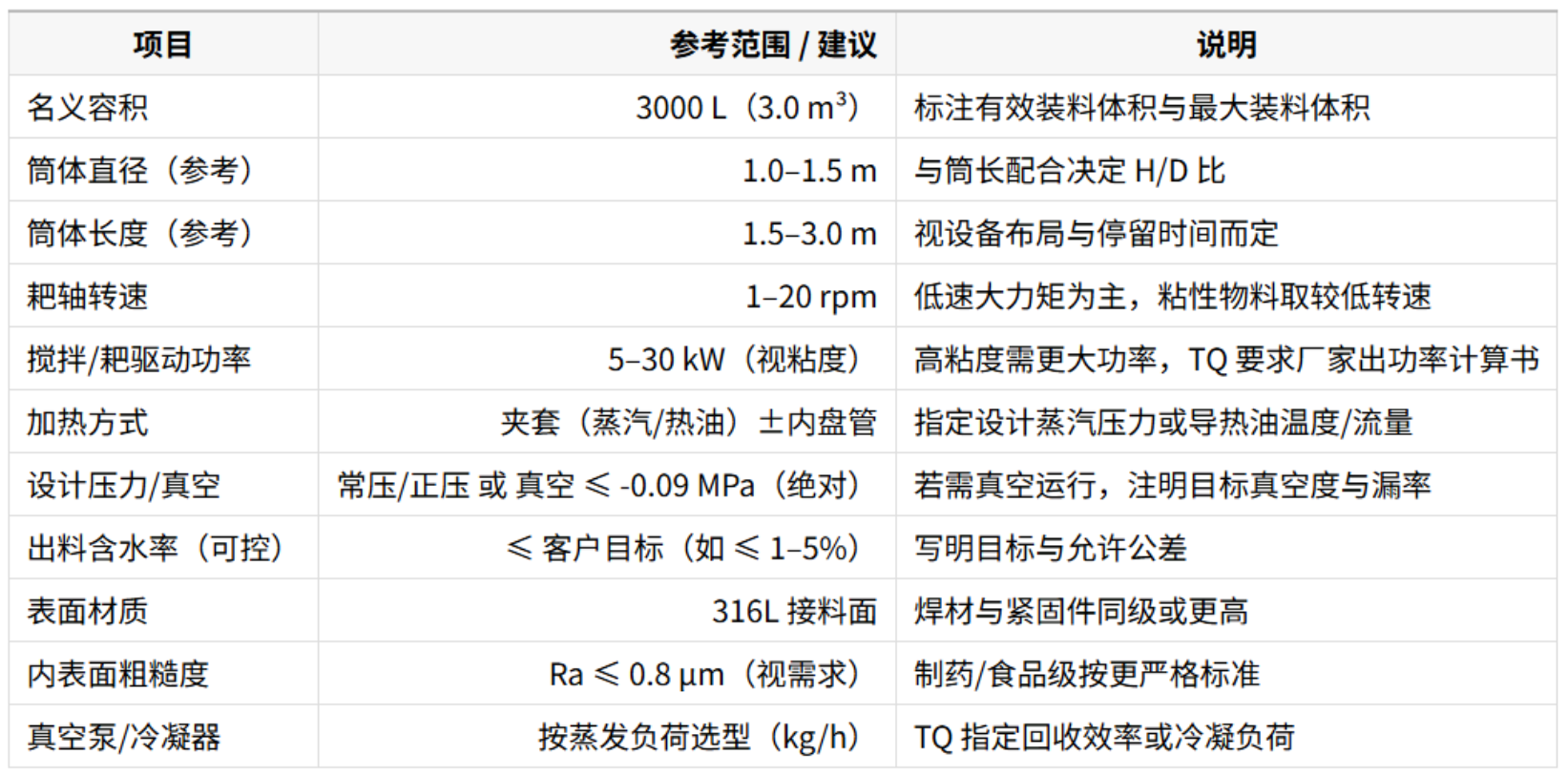

典型参数参考（3000L 级别）
| 参数项目 | 典型值 / 范围 | 备注 |
|---|---|---|
| 设备型号 | 耙式干燥机（容积 3000 L / 3.0 m³） | 名义工作容积 |
| 处理能力（进料，湿重） | 0.5–4.0 t/batch 或 200–1200 kg/h（视工况） | 取决于进料含水率与目标终水分 |
| 蒸发能力（去除水量） | 150–350 kgH₂O/h（典型） | 与热源、换热面积与物料性质相关 |
| 换热面积（蒸发面） | 10–20 m² | 根据传热系数与ΔT计算确定 |
| 换热介质 | 蒸汽（0.2–1.0 MPa）、导热油（150–320°C）、电加热 | 供热方式可选，影响最高运行温度 |
| 蒸汽消耗（若用蒸汽） | 150–400 kg/h（典型） | 根据蒸发负荷和热效率估算 |
| 导热油运行温度 | 150–300 °C | 依据物料耐热性选择 |
| 电机功率（主轴） | 30–55 kW | 高扭矩选型，含减速器损耗裕量 |
| 主轴转速 | 3–20 rpm（可调） | 低速大扭矩，部分工况需变频调速 |
| 搅拌/耙式形式 | 刮板/耙式（多叶片、可翻转/可换式） | 叶片形式、间隙按物料特性设计 |
| 轴密封 | 机械密封 / 填料密封 / 气密密封 | 根据无泄漏与防污染要求选型 |
| 工作压力 / 真空能力 | 常压或真空操作（可达 -0.08 MPa ~ 抽真空至 20 mbar 级） | 真空利于低温蒸发与防止热降解 |
| 允许工作温度 | 常压下 ≤ 180°C；导热油可达 300°C | 按材质与热媒选型 |
| 物料停留时间 | 30–240 min（可调） | 通过转速与进料速率调整 |
| 物料接触材质 | 不锈钢 304 / 316L（或内衬PTFE/陶瓷） | 腐蚀性物料选316L或特殊内衬 |
| 设备外形尺寸（典型） | 约 直径 1.1–1.4 m × 长度 2.6–3.5 m（含端盖） | 仅示意，按详细设计确认 |
| 设备重量（空机） | 约 3.5–6.5 t | 与材质与夹套厚度相关 |
| 绝热层 | 岩棉/保温棉，厚度 80–150 mm | 降低热损失、保证操作安全 |
| 控制系统 | PLC + HMI，温度/压力/真空/转速/液位/终水分在线或抽样检测 | 可选在线含水分析仪或近红外（NIR）测量 |
| 公用工程需求 | 电力（按电机与附属设备计）/ 蒸汽或导热油 / 冷却水（凝结水） / 压缩空气 | 设备交付时给出详细清单 |
| 排放与处理 | 配套湿式/干式除尘、冷凝水回收、VOC处理（需时） | 依据物料可能必须配置废气处理装置 |
| 安全防护 | 压力安全阀、温度/压力联锁、轴过载保护、接地与防爆改造（如需） | 针对粉尘或可燃VOC场景进行防爆设计 |
| 维护易损件 | 轴承、密封件、刮板/耙片、联轴器、减速器油品 | 建议备件包与备件更换周期 |
| 清洗方式 | 停机人工清洗或定制CIP方案（视物料） | 粘性或结晶物料建议设计易拆卸结构 |
| 验收测试建议 | FAT/MAT：空载机械试验 + 8–24 h 工况性能试验（含产量、终水分、能耗、排放） | 要求提供原始测试数据与仪表校准证书 |
| 可选配置 | 真空系统、侧入料口、双轴设计、在线水分仪、自动排渣、气体惰化（N₂） | 按工艺与环保要求定制 |
采购（TQ）与验收清单（速查表）
| 分类 | 检查项目 | 关键问题 / 技术要求 | 验收要点 |
|---|---|---|---|
| 基本参数 | 设备型号与容积 | 是否符合设计容积（如1000L、3000L等） | 与合同及技术协议一致 |
| 基本参数 | 处理能力 | 最大进料量、蒸发能力是多少 | 满足设计产能要求 |
| 基本参数 | 最终含水率 | 能否保证产品达到目标含水率 | 实际测试数据验证 |
| 工艺条件 | 适用物料范围 | 是否适合高粘度、易结块或腐蚀性物料 | 与工艺要求匹配 |
| 工艺条件 | 工作温度范围 | 设备允许的最高运行温度 | 不低于工艺要求 |
| 工艺条件 | 工作压力 / 真空度 | 是否支持真空干燥 | 真空度达到设计值 |
| 结构设计 | 换热面积 | 换热面积是否满足蒸发需求 | 与设计图纸一致 |
| 结构设计 | 搅拌结构 | 耙式结构形式、叶片数量 | 结构牢固、运转平稳 |
| 结构设计 | 主轴转速 | 是否支持变频调速 | 转速范围满足工艺 |
| 材料要求 | 接触物料材质 | 常用304/316L不锈钢 | 符合腐蚀性要求 |
| 材料要求 | 表面处理 | 内表面抛光或防腐处理 | 无明显缺陷 |
| 密封系统 | 轴密封方式 | 机械密封/填料密封/气密密封 | 无泄漏 |
| 驱动系统 | 电机功率 | 是否满足设备运行需求 | 电机运行稳定 |
| 驱动系统 | 减速机 | 品质、润滑及噪声水平 | 运转平稳无异常 |
| 控制系统 | 自动化控制 | 是否配备PLC及触摸屏 | 控制功能完整 |
| 控制系统 | 仪表配置 | 温度、压力、真空、转速等监测 | 仪表准确可靠 |
| 安全系统 | 安全保护 | 是否配置温度、压力、过载保护 | 安全联锁有效 |
| 安全系统 | 防爆设计 | 是否满足防爆要求（如粉尘或VOC） | 符合安全规范 |
| 环保要求 | 废气处理 | 是否配置冷凝、除尘或尾气处理 | 排放符合标准 |
| 安装条件 | 设备尺寸 | 是否满足安装空间要求 | 与现场布局匹配 |
| 安装条件 | 公用工程需求 | 蒸汽、电力、冷却水等需求 | 与现场条件匹配 |
| 维护保养 | 易损件 | 是否提供备件清单 | 备件齐全 |
| 维护保养 | 清洗方式 | 是否支持CIP或便于清洗 | 维护方便 |
| 出厂验收 | FAT测试 | 是否进行空载与负载测试 | 提供测试报告 |
| 现场验收 | 性能测试 | 产能、含水率、能耗是否达标 | 满足技术协议 |
| 文件资料 | 技术文件 | 是否提供图纸、说明书、操作手册 | 文件齐全 |
| 文件资料 | 质保与服务 | 质保期限及售后服务 | 符合合同约定 |
说明：
TQ（Technical Questions）：设备采购阶段用于向供应商提出的技术问题。
FAT（Factory Acceptance Test）：工厂验收测试，在设备出厂前进行。
SAT（Site Acceptance Test）：现场验收测试，在设备安装调试后进行。
运行与维护要点（实践建议）
投料与布料：均匀进料，避免一次性过大投料引起堵塞或瞬时负载。
温度/真空控制：采用闭环 PID 控制，关键点建议多点测温以防局部过热。
刮壁/耙片检查：定期检查耙片磨损与变形，关键易损件应有备件库存。
清洗保养：若需频繁换料或高洁净要求，设计可拆卸耙片与清洗口或 CIP。
密封维护：机械密封或磁力联轴器须按厂家周期检查冷却与冲洗，避免烧伤或泄漏。
真空系统维护：真空泵油/润滑、冷凝器污垢清理、回收溶剂排放遵循环保要求。
安全管理：易燃/有毒物料线配防爆电器、气体检测、泄漏联锁与应急排放方案。

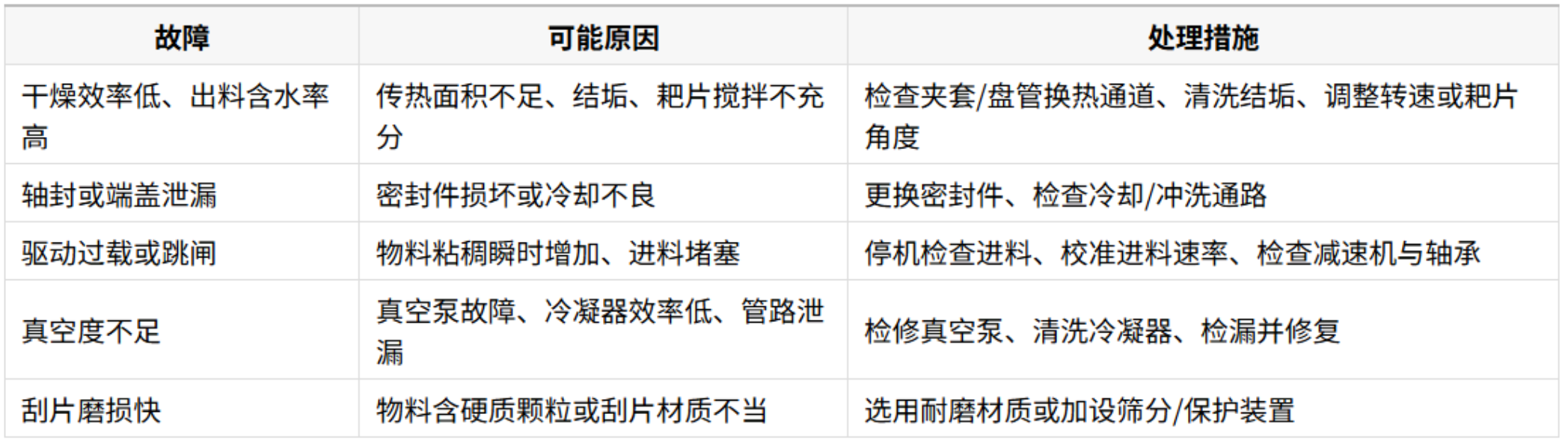

常见故障与排查（速查表）
| 故障现象 | 可能原因 | 排查方法 | 解决措施 |
|---|---|---|---|
| 干燥效率低、物料含水率高 | 加热温度不足 | 检查蒸汽或导热油温度 | 提高热源温度或压力 |
| 干燥效率低、蒸发量下降 | 换热面结垢 | 检查筒体和夹套换热面 | 停机清洗换热表面 |
| 干燥时间过长 | 搅拌速度过低 | 检查主轴转速 | 调整变频器提高转速 |
| 设备振动或噪音大 | 轴承磨损或松动 | 检查轴承及紧固件 | 更换轴承或紧固部件 |
| 电机过载或跳闸 | 物料粘度过高或进料过多 | 检查进料量和物料状态 | 减少进料量或预处理物料 |
| 主轴不转或转速异常 | 减速机故障 | 检查减速机和联轴器 | 维修或更换减速机 |
| 轴密封处泄漏 | 密封件磨损 | 检查机械密封或填料 | 更换密封件 |
| 真空度下降 | 系统泄漏 | 检查管道和密封点 | 修复泄漏点 |
| 真空泵负荷过高 | 冷凝系统效率低 | 检查冷凝器温度 | 提高冷却效率 |
| 出料不畅或堵料 | 物料结块 | 检查出料口 | 清理堵塞物料 |
| 物料粘壁严重 | 温度过高或物料粘性大 | 检查操作温度 | 降低温度或调整工艺 |
| 设备内部异常磨损 | 物料含硬质颗粒 | 检查耙叶和筒体 | 更换耐磨部件 |
| 温度控制不稳定 | 温控仪或传感器故障 | 检查温度传感器 | 更换或校准仪表 |
| 自动控制系统失灵 | PLC或线路故障 | 检查电气系统 | 维修或更换控制模块 |
| 设备漏气 | 法兰或密封垫损坏 | 检查连接处 | 更换密封垫 |
使用建议：
建议将该表作为设备维护手册中的快速故障排查指南。
定期进行设备巡检，包括轴承、密封、减速机、换热面和控制系统。
对关键部件建立预防性维护计划（PM），减少停机时间。
如果需要，我还可以帮你整理 《耙式干燥机操作维护手册（完整版）》，里面通常会包含：
设备结构图
操作流程
维护周期表
常见故障排查图谱
结论（总结）
3000L 耙式干燥机适用于中等产能、粘稠或易结皮、需低温/真空干燥的物料。成功选型的核心是：量化物料与产能（干物质量 kg/h）、明确是否需真空/回收、指定加热介质与温度范围、并在 TQ 中强制带料试验与详细验收项。在采购时把材料证书、焊接与 NDT 记录、带料试验、真空/冷凝回收能力和售后备件承诺写入合同，可最大限度降低投产风险并保证长期可靠运行。
